ในขอบเขตของการผลิตพลาสติกเครื่องปั้นสูญญากาศพลาสติกมีบทบาทสำคัญ ในฐานะซัพพลายเออร์เฉพาะของ [เครื่องขึ้นรูปพลาสติกสูญญากาศ] การทำความเข้าใจวิธีการวัดความแม่นยำของเครื่องเหล่านี้มีความสำคัญไม่เพียง แต่สำหรับเรา แต่ยังรวมถึงลูกค้าที่มีค่าของเราด้วย การขึ้นรูปด้วยพลาสติกพลาสติกที่แม่นยำช่วยให้มั่นใจได้ว่าผลิตภัณฑ์ที่มีคุณภาพสูงลดของเสียและเพิ่มผลผลิตโดยรวม ในบล็อกนี้ฉันจะเจาะลึกถึงวิธีการต่าง ๆ และปัจจัยที่ต้องพิจารณาเมื่อวัดความแม่นยำของเครื่องปั้นสูญญากาศพลาสติก
ความแม่นยำมิติ
หนึ่งในแง่มุมพื้นฐานที่สุดของการวัดความแม่นยำของเครื่องขึ้นรูปพลาสติกสูญญากาศคือความแม่นยำของมิติ นี่หมายถึงวิธีที่ชิ้นส่วนพลาสติกที่ขึ้นรูปตรงกับข้อกำหนดการออกแบบที่ต้องการในแง่ของขนาดและรูปร่าง
การวัดคาลิปเปอร์และไมโครมิเตอร์
วิธีที่ง่ายที่สุดในการเริ่มประเมินความแม่นยำของมิติคือการใช้เครื่องมือวัดพื้นฐานเช่นคาลิปเปอร์และไมโครมิเตอร์ เครื่องมือเหล่านี้ช่วยให้เราสามารถวัดความยาวความกว้างความหนาและมิติที่สำคัญอื่น ๆ ของชิ้นส่วนพลาสติกหล่อขึ้นรูป ตัวอย่างเช่นหากเราปั้นภาชนะพลาสติกเราสามารถวัดความสูงเส้นผ่าศูนย์กลางและความหนาของผนังได้หลายจุดเพื่อให้แน่ใจว่าพวกเขาอยู่ภายในความคลาดเคลื่อนที่ระบุ
เมื่อใช้เครื่องมือเหล่านี้จำเป็นต้องทำการวัดหลายครั้งในสถานที่ต่าง ๆ ในส่วน นี่เป็นเพราะกระบวนการขึ้นรูปอาจทำให้เกิดการเปลี่ยนแปลงเล็กน้อยทั่วพื้นผิวของชิ้นส่วน โดยเฉลี่ยการวัดเหล่านี้เราสามารถรับการแสดงที่แม่นยำยิ่งขึ้นของมิติที่แท้จริงของชิ้นส่วน
พิกัดเครื่องวัด (CMM)
สำหรับการวัดมิติที่แม่นยำและซับซ้อนยิ่งขึ้นการประสานงานเครื่องวัด (CMM) คือการแก้ปัญหา CMM ใช้โพรบเพื่อวัดพิกัดของจุดบนพื้นผิวของส่วนที่ขึ้นรูปอย่างแม่นยำ ข้อมูลนี้จะถูกเปรียบเทียบกับโมเดล CAD ของชิ้นส่วนเพื่อกำหนดค่าเบี่ยงเบน
CMMS สามารถวัดคุณสมบัติเช่นรูช่องและรูปทรงที่มีความแม่นยำสูงมาก พวกเขามีประโยชน์อย่างยิ่งสำหรับชิ้นส่วนที่มีรูปทรงเรขาคณิตที่ซับซ้อนซึ่งเครื่องมือวัดด้วยตนเองอาจไม่เพียงพอ ด้วยการใช้ CMM เราสามารถระบุความเบี่ยงเบนที่เล็กที่สุดจากการออกแบบทำให้เราสามารถปรับกระบวนการขึ้นรูปได้ตามต้องการ
ความแม่นยำของพื้นผิว
พื้นผิวผิวของชิ้นส่วนพลาสติกที่ขึ้นรูปเป็นอีกแง่มุมที่สำคัญของความแม่นยำ พื้นผิวที่ราบรื่นและสม่ำเสมอมักจะจำเป็นสำหรับทั้งเหตุผลด้านสุนทรียศาสตร์และการใช้งาน
การตรวจสอบภาพ
การตรวจสอบด้วยภาพเป็นขั้นตอนแรกในการประเมินความแม่นยำของพื้นผิว เพียงแค่ดูส่วนที่ขึ้นรูปภายใต้เงื่อนไขแสงที่เหมาะสมเราสามารถตรวจจับข้อบกพร่องที่ชัดเจนเช่นรอยขีดข่วนหลุมหรือความไม่สม่ำเสมอ อย่างไรก็ตามการตรวจสอบด้วยภาพมีข้อ จำกัด เนื่องจากอาจไม่สามารถตรวจจับความผิดปกติของพื้นผิวที่ละเอียดได้
เครื่องทดสอบความขรุขระพื้นผิว
ในการวัดความขรุขระของพื้นผิวอย่างแม่นยำยิ่งขึ้นจะใช้เครื่องทดสอบความขรุขระพื้นผิว อุปกรณ์เหล่านี้วัดการเปลี่ยนแปลงความสูงบนพื้นผิวของชิ้นส่วน พารามิเตอร์ทั่วไปที่ใช้ในการหาปริมาณความหยาบของพื้นผิวคือ RA (ค่าเฉลี่ยเบี่ยงเบนค่าเฉลี่ยทางคณิตศาสตร์ของโปรไฟล์ความหยาบ)
โดยการวัด RA ในสถานที่ต่าง ๆ ในส่วนเราสามารถมั่นใจได้ว่าพื้นผิวจะเสร็จสิ้นตรงตามข้อกำหนดที่ต้องการ หากความขรุขระของพื้นผิวสูงเกินไปอาจบ่งบอกถึงปัญหาเกี่ยวกับพื้นผิวแม่พิมพ์พารามิเตอร์กระบวนการขึ้นรูปหรือคุณภาพของวัสดุพลาสติก
ความหนาของความหนาของวัสดุ
การรับรองความหนาของวัสดุที่สม่ำเสมอในส่วนที่ขึ้นรูปเป็นสิ่งสำคัญสำหรับความสมบูรณ์ของโครงสร้างและประสิทธิภาพ ความหนาของวัสดุที่ไม่สอดคล้องกันสามารถนำไปสู่จุดอ่อนการแปรปรวนหรือข้อบกพร่องอื่น ๆ
เกจวัดความหนาอัลตราโซนิก
เกจวัดความหนาของอัลตราโซนิกมักใช้ในการวัดความหนาของชิ้นส่วนพลาสติก มาตรวัดเหล่านี้ทำงานโดยการส่งคลื่นอัลตราโซนิกผ่านวัสดุพลาสติกและวัดเวลาที่ใช้ในการตีกลับ ขึ้นอยู่กับความเร็วของเสียงในพลาสติกสามารถคำนวณความหนาของชิ้นส่วนได้
ด้วยการวัดความหนาหลายจุดที่จุดต่าง ๆ ในส่วนเราสามารถระบุพื้นที่ใด ๆ ที่ความหนาของวัสดุเบี่ยงเบนจากการออกแบบ หากพบการเปลี่ยนแปลงที่สำคัญอาจต้องมีการปรับเปลี่ยนไปยังกระบวนการขึ้นรูปเช่นการปรับความดันสูญญากาศหรือการกระจายอุณหภูมิในแม่พิมพ์
การทำซ้ำได้
ความสามารถในการทำซ้ำเป็นตัวบ่งชี้สำคัญของความแม่นยำของเครื่องปั้นสูญญากาศพลาสติก มันหมายถึงความสามารถของเครื่องในการผลิตชิ้นส่วนที่เหมือนกันอย่างสม่ำเสมอในการผลิตหลายครั้ง
การควบคุมกระบวนการทางสถิติ (SPC)
การควบคุมกระบวนการทางสถิติ (SPC) เป็นเครื่องมือที่ทรงพลังสำหรับการวัดการทำซ้ำ โดยการรวบรวมข้อมูลเกี่ยวกับคุณสมบัติคุณภาพที่สำคัญ (เช่นการวัดขนาดผิวผิวและความหนาของวัสดุ) จากหลายส่วนที่ผลิตในการผลิตเราสามารถวิเคราะห์ข้อมูลโดยใช้วิธีการทางสถิติ
แผนภูมิควบคุมมักใช้ใน SPC เพื่อตรวจสอบกระบวนการเมื่อเวลาผ่านไป หากจุดข้อมูลอยู่ภายในขีด จำกัด การควบคุมแสดงว่ากระบวนการนั้นมีความเสถียรและทำซ้ำได้ อย่างไรก็ตามหากมีคะแนนนอกขีด จำกัด การควบคุมอาจส่งสัญญาณปัญหากับเครื่องกระบวนการหรือวัตถุดิบ
ปัจจัยที่มีผลต่อความแม่นยำ
มีหลายปัจจัยที่อาจส่งผลกระทบต่อความแม่นยำของเครื่องปั้นสูญญากาศพลาสติก การทำความเข้าใจปัจจัยเหล่านี้เป็นสิ่งจำเป็นสำหรับการสร้างความมั่นใจว่าการผลิตที่สอดคล้องและแม่นยำ
การออกแบบแม่พิมพ์
การออกแบบแม่พิมพ์มีบทบาทสำคัญในความแม่นยำของชิ้นส่วนแม่พิมพ์ แม่พิมพ์ที่ออกแบบมาอย่างดีควรมีช่องระบายอากาศที่เหมาะสมความหนาของผนังที่สม่ำเสมอและพื้นผิวที่เรียบ ข้อบกพร่องใด ๆ ในการออกแบบแม่พิมพ์สามารถนำไปสู่ข้อบกพร่องในชิ้นส่วนที่ขึ้นรูปเช่นฟองอากาศพื้นผิวที่ไม่สม่ำเสมอหรือการแปรผันของมิติ
อุณหภูมิและความดัน
การตั้งค่าอุณหภูมิและความดันในระหว่างกระบวนการขึ้นรูปมีผลกระทบอย่างมีนัยสำคัญต่อความแม่นยำ อุณหภูมิที่ไม่ถูกต้องอาจทำให้พลาสติกไหลได้อย่างไม่สม่ำเสมอส่งผลให้ขนาดของส่วนที่ไม่สอดคล้องกันและผิวผิว ในทำนองเดียวกันความดันที่ไม่เหมาะสมสามารถนำไปสู่การเติมเชื้อราที่ไม่สมบูรณ์หรือการยืดพลาสติกมากเกินไป
คุณสมบัติวัสดุพลาสติก
คุณสมบัติของวัสดุพลาสติกเช่นความหนืดดัชนีการไหลเวียนและอัตราการหดตัวอาจส่งผลกระทบต่อความแม่นยำของชิ้นส่วนแม่พิมพ์ วัสดุพลาสติกที่แตกต่างกันมีข้อกำหนดการประมวลผลที่แตกต่างกันและการใช้วัสดุที่ไม่ถูกต้องหรือไม่บัญชีสำหรับคุณสมบัติของมันสามารถนำไปสู่ปัญหาคุณภาพ
บทสรุป
การวัดความแม่นยำของเครื่องปั้นสูญญากาศพลาสติกเป็นกระบวนการที่มีหลายแง่มุมที่เกี่ยวข้องกับการประเมินความแม่นยำมิติความแม่นยำของพื้นผิวความแม่นยำของความหนาของวัสดุความสม่ำเสมอและความสามารถในการทำซ้ำ ด้วยการใช้เครื่องมือและเทคนิคการวัดการรวมกันและโดยการทำความเข้าใจกับปัจจัยที่มีผลต่อความแม่นยำเราสามารถมั่นใจได้ว่าเครื่องจักรของเราผลิตชิ้นส่วนพลาสติกที่มีคุณภาพสูงอย่างสม่ำเสมอ

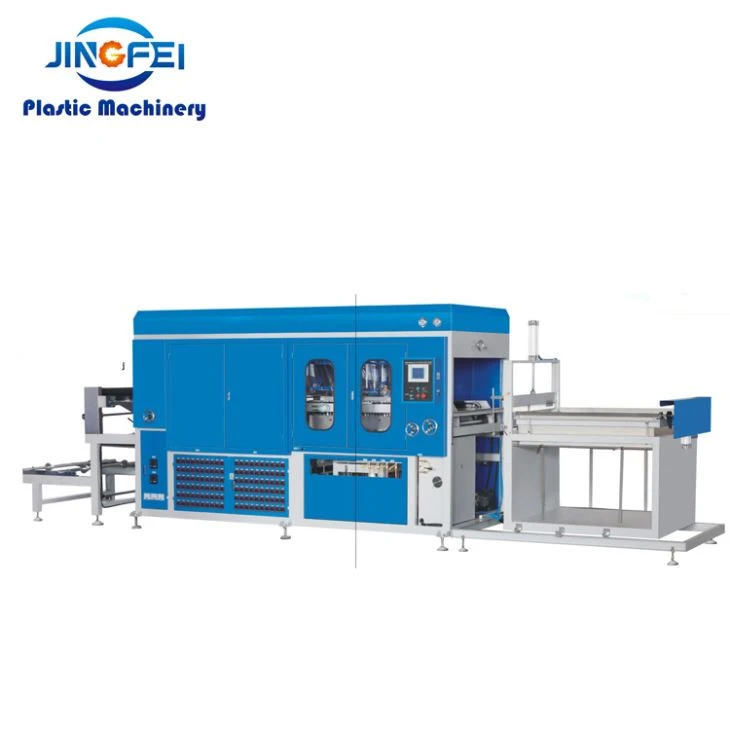

ในฐานะผู้จัดหา [เครื่องขึ้นรูปพลาสติกพลาสติก] เรามุ่งมั่นที่จะให้บริการลูกค้าของเราด้วยเครื่องจักรที่ให้ความแม่นยำในระดับสูงสุด นอกจากนี้เรายังเสนอการสนับสนุนและคำแนะนำเพื่อช่วยให้ลูกค้าของเราเพิ่มประสิทธิภาพกระบวนการขึ้นปั้นของพวกเขาเพื่อความแม่นยำสูงสุด หากคุณอยู่ในตลาดสำหรับเครื่องปั้นสูญญากาศพลาสติกที่เชื่อถือได้และแม่นยำไม่ว่าจะเป็นเครื่องขึ้นรูปสูญญากาศอุตสาหกรรม,เครื่องสร้างแรงดันสูญญากาศหรือประเภทอื่นเราชอบที่จะสนทนากับคุณ ติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดเฉพาะของคุณและให้เราช่วยคุณค้นหาทางออกที่สมบูรณ์แบบสำหรับความต้องการการขึ้นรูปพลาสติกของคุณ
การอ้างอิง
- Groover, MP (2017) พื้นฐานของการผลิตที่ทันสมัย: วัสดุกระบวนการและระบบ ไวลีย์
- บัลลังก์, JL (1996) Thermoforming สำนักพิมพ์ Hanser
- กดคุณภาพ ASQ (2019) คู่มือการควบคุมกระบวนการทางสถิติ กดคุณภาพ ASQ
